Распределение компонентов
При моделировании топологии системы часто бывает полезно визуализировать или специфицировать физическое распределение ее компонентов по процессорам и устройствам, входящим в состав системы. (Семантика местоположения рассматривается в главе 23.)
Моделирование распределения компонентов состоит из следующих шагов:

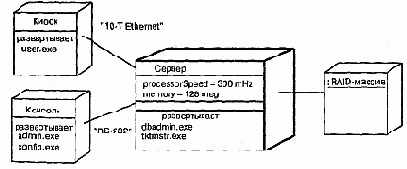

Для иллюстрации третьего способа на рис. 26.6, основанном на предыдущих диаграммах, специфицированы исполняемые компоненты, размещенные в каждом узле. Эта диаграмма несколько отличается от предыдущих - она является диаграммой объектов (см. главу 14), на которой визуализированы конкретные экземпляры (см. главу 11) каждого узла. В данном случае экземпляры RAID-массив и Киоск анонимны, а у остальных двух экземпляров есть имена (с для Консоли и s для Сервера). Для каждого процессора на рисунке отведен дополнительный раздел, показывающий, какие компоненты на нем развернуты. Объект Сервер также изображен со своими атрибутами (processorSpeed - скоростьПроцессора и memory -память), причем их значения видимы.

Рис. 26.6 Моделирование распределения компонентов
Компоненты не обязательно должны быть статически распределены по узлам системы. В UML можно моделировать динамическую миграцию компонентов из одного узла в другой (см. главу 30), как бывает в системах, включающих агенты, или в системах повышенной надежности, в состав которых входят кластерные серверы и реплицируемые базы данных.
