Переходы


Когда действие или деятельность в некотором состоянии завершается, поток управления сразу переходит в следующее состояние действия или деятельности. Для описания этого потока используются переходы (Transitions, см. главу 21), показывающие путь из одного состояния действия или деятельности в другое. В UML переход представляется простой линией со стрелкой, как показано на рис. 19.4.

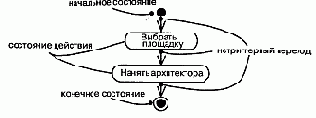

Рис. 19.4 Нетриггерные переходы

Примечание: Такие переходы называются переходами по завершении, или не-триггерными (Triggerless), поскольку управление по завершении работы в исходном состоянии немедленно передается дальше. После того как действие в данном исходном состоянии закончилось, выполняется определенное для него действие выхода (если таковое имеется). Далее, безо всякой задержки, поток управления следует переходу и попадает в очередное состояние действия или деятельности. При этом выполняется определенное для нового состояния действие входа (если таковое имеется), затем - действие или деятельность самого состояния и следующий переход. Управление может таким образом переходить из состояния в состояние неопределенно долго (в случае незавершающейся деятельности) или до попадания в конечное состояние. (Нетриггерные переходы могут иметь сторожевые условия, которые обусловливают их активизацию, - см. главу 21.)

Поток управления должен где-то начинаться и заканчиваться (разумеется, если это не бесконечный поток, у которого есть начало, но нет конца). Как показано на рисунке, вы можете задать как начальное состояние (закрашенный кружок), так и конечное (закрашенный кружок внутри окружности).


Событие-триггер. Событие (см. главу 20) - это спецификация существенного факта, происходящего в пространстве и во времени. В контексте автоматов событие - это некий стимул, инициирующий переход из одного состояния в другое. Из рис. 21.3 видно, что в число событий включаются сигналы, вызовы, истечение промежутка времени или изменение состояния. У сигнала и вызова могут быть параметры, значения которых доступны переходу, в том числе при вычислении сторожевого условия и выполнении действия.

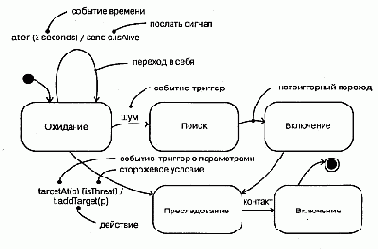

Рис. 21.3 Переходы

Существуют и нетриггерные переходы, для которых нет никакого события-триггера. Нетриггерный переход, называемый также переходом по завершении, инициируется неявно, когда работа в исходном состоянии закончится.

Примечание: Событие-триггер может быть полиморфным. Например, если специфицировано семейство сигналов (см. главу 20), то переход, инициируемый событием S, может быть инициирован также и любым потомком S.

Сторожевое условие. На рисунке показано, что сторожевое условие изображается булевским выражением, заключенным в квадратные скобки, которое помещается после события-триггера. Сторожевое условие вычисляется только после возникновения события-триггера, инициирующего соответствующий переход. Поэтому из одного состояния может быть несколько переходов с одним и тем же событием-триггером в том случае, если никакие два сторожевых условия не становятся одновременно истинными.

Сторожевое условие вычисляется ровно один раз для каждого перехода в момент наступления события, но может быть вычислено снова, если переход инициируется повторно. В булевское выражение можно включать условия, в которых фигурирует состояние объекта (например, выражение Обогреватель in Ожидание истинно, если объект Обогреватель находится в состоянии Ожидание).

Примечание: Если сторожевое условие вычисляется лишь однажды при каждом инициировании перехода, то событие изменения (см. главу 20) потенциально вычисляется постоянно.

Действие (см. главу 15) - это атомарное вычисление. К действиям относятся вызовы операций (объекта, который владеет автоматом, а также любых других видимых объектов), создание и уничтожение другого объекта или посылка объекту сигнала.Как видно из рис. 21.3, для обозначения посылки сигнала определена специальная нотация - имени сигнала предшествует ключевое слово send.

Действие (Action) всегда атомарно, то есть не может быть прервано другим событием и, следовательно, выполняется до полного завершения. Этим оно отличается от деятельности (Activity, см. следующие главы данной части), выполнение которой может быть прервано другими событиями.

Примечание: Объект, которому посылается сигнал, можно показать явно, если воспользоваться зависимостью (см. главы 5 и 10) со стереотипом send, для которой источником является состояние, а целью - объект.
