Язык UML. Руководство пользователя



Одиночное наследование


Моделируя словарь системы, вам часто придется работать с классами, похожими на другие по структуре и поведению. В принципе их можно моделировать как различные, независимые друг от друга абстракции. Но лучше выделить одинаковые свойства и сформировать на их основе общие классы, которым наследуют специализированные.

Моделирование отношений наследования осуществляется в таком порядке:

  • Найдите атрибуты, операции и обязанности, общие для двух или более классов из данной совокупности
  • Вынесите эти элементы в некоторый общий класс (если надо, создайте новый, но следите, чтобы уровней не оказалось слишком много).
  • Отметьте в модели, что более специализированные классы наследуют более общим, включив отношение обобщения, направленное от каждого потомка к его родителю.

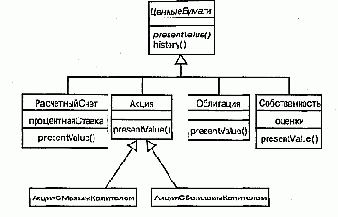

    На рис. 5.9 вы видите несколько классов, взятых из приложения по организации работы трейдеров. Здесь показано отношение обобщения, которое от четырех классов - РасчетныйСчет, Акция, Облигация и Собственность - направлено к более общему классу ЦенныеБумаги. Он является родителем, а остальные -его потомками. Каждый специализированный класс - это частный случай класса ЦенныеБумаги. Обратите внимание, что в классе ЦенныеБумаги есть две операции - presentValue (текущаяСтоимость) и history (история). Это значит, что все его потомки наследуют данные операции, а заодно и все остальные атрибуты и операции родителя, которые могут не изображаться на рисунке.


    Рис. 5.9 Отношения наследования

    Имена ЦенныеБумаги и presentValue на рисунке намеренно выделены курсивом. Дело в том, что, создавая иерархию подобного рода, часто приходится сталкиваться с нелистовыми классами, которые неполны или для которых не может существовать объектов. Такие классы называются абстрактными (см. главу 9), и на языке UML их названия пишутся курсивом, как в приведенном примере. Данное соглашение применимо и к операциям (например, presentValue); оно означает, что у операции есть сигнатура, но в других отношениях она неполна и требует реализации на более низком уровне абстракции (см.
    главу 9). В нашем примере все четыре непосредственных потомка класса ЦенныеВумаги конкретны (то есть не абстрактны) и реализуют операцию presentValue.

    Иерархия "обобщение/специализация" не обязательно ограничивается двумя уровнями. Как видно из рисунка, вполне допустимо существование более двух уровней наследования. АкцияСМалымКапиталом и АкцияСБолышимКапиталом - потомки класса Акция, который, в свою очередь, является потомком класса Цен-ныеБумаги. Последний является базовым классом, поскольку не имеет родителей. Классы же АкцияСМалымКапиталом и АкцияСБольшимКапиталом - листовые, поскольку не имеют потомков. Наконец, класс Акция имеет как родителей, так и потомков, а следовательно, не является ни листовым, ни базовым.

    Хотя на данном рисунке это не продемонстрировано, можно создавать классы, имеющие более одного родителя. В таком случае речь идет о множественном наследовании, которое означает, что данный класс перенимает атрибуты, операции и ассоциации всех своих родителей (см. главу 10).

    Разумеется, в графе наследования не допускаются циклы - класс не может быть собственным родителем.
